  • 不同速率網卡如何連接服務器與交換機?

  • 發表時間:2023年06月15日
  • 網卡(NIC)是一種可為計算機或服務器提供網絡連接的硬件組件,是任何網絡都必不可少的基本部件,尤其是企業網和數據中心。目前,光纖網卡擁有不同端口數、傳輸速率以及傳輸介質的類型,適用于不同的網絡環境,下面以目前市面上使用最為廣泛的10G、25G和40G網卡為例探討其網絡解決方案。


    10G網卡的應用

    目前市面上10G網卡分為10G電口網卡和10G光口網卡,前者主要應用于萬兆銅纜布線,后者用于萬兆光纖通信。


    10G電口網卡應用

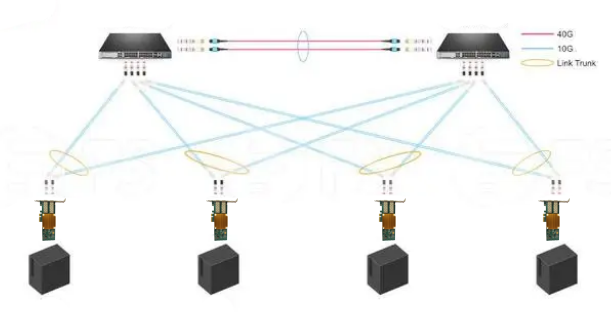

    舉個例子來說,如下圖兩臺10G電口交換機分別通過萬兆銅鏈路與四臺主機連接。兩臺交換機之間通過MLAG功能構建了40G鏈路,提高了網絡帶寬和網絡可靠性。在該網絡拓撲結構中,每臺主機都需要一個雙端口的10G電口網卡來建立兩條萬兆鏈路。與10G光口網卡相比,10G電口網卡無需光模塊和光纖,只需與網線直連即可,是一種具備經濟效益的解決方案。但該網卡只適用于遵循10G電口標準的設備上且傳輸距離不超過100米的應用環境。

    10G電口網卡


    10G光口網卡的應用

    10G光口網卡的應用與上述10G電口網卡相似,如下圖,在該二層網絡中,兩臺交換機通過堆疊功能簡化網絡管理并提高網絡靈活性。其中兩臺交換機具備24個光口端口,每臺主機可支持萬兆光纖連接,當交換機與主機實現連接時,需要4個10G光口網卡。用戶可根據不同需求選擇雙端口或四端口的10G光口網卡,雙端口的10G光口網卡恰好能滿足現有需求,但若是網絡在短期內會擴展且預算充足,那么建議您選擇四端口10G光口網卡。與10G電口網卡相比,10G光口網卡更加適用于傳輸距離小于10米以及傳輸距離超過100米的應用環境。因為10G光口網卡既可通過使用10G光模塊和光纖實現遠距離的傳輸,也可通過10G DAC高速線纜實現短距離(10米以內)的傳輸。

    10G光口網卡

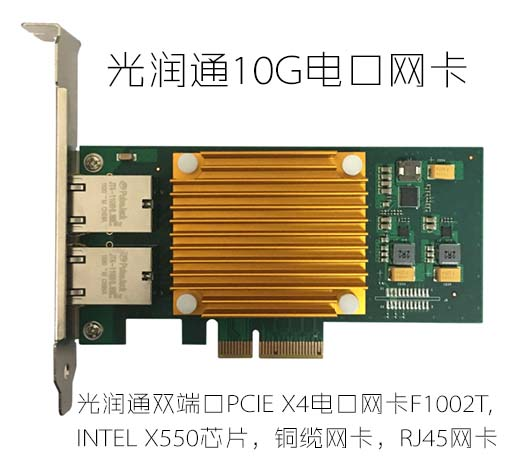

    光潤通10G電口網卡F1002T-V3.0,是一款服務器專用萬兆電口網卡,采用Intel X550-AT2原裝芯片,具有2個10 RJ45接口,可支持20Gbps的傳輸帶寬,同時支持PCI-E X4 標準插槽,保證了網卡高效、穩定的工作。此外還提供了VLAN標記、數據流優先級、電源管理等多種智能處理能力;同時豐富的驅動程序庫支持多種操作系統平臺,適合中大型局域網的應用。


    10G電口網卡

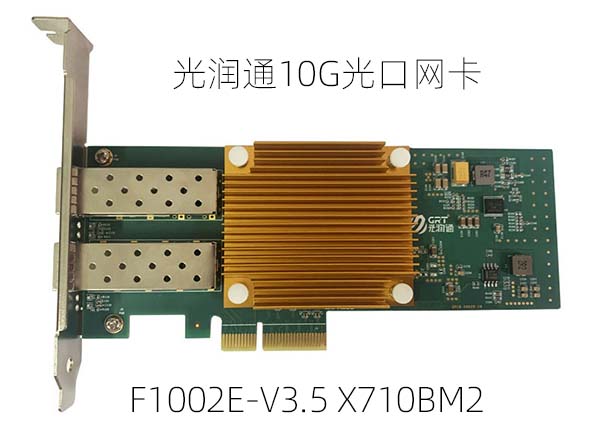

    光潤通10G光口網卡F1002E-V3.5,采用Intel X710-BM2原裝芯片,其穩定性及兼容性有保障。雙向傳輸速率可達20Gbps。加厚鍍金金手指,堅固耐磨,接觸可靠,傳輸穩定,可輕松實現萬次插拔,PCI-E X4或以上插槽均可使用。采用全鋁材質散熱片,能排除多余熱量,讓網卡始終處于正常溫度,延長網卡使用壽命,保證長時間高負載下穩定運行。兼容性強,支持:win7/8/10/Vista/2003/2000 Linux、SCO Open Server、UnixWare、OpenUnix 8、Sun Solaris x86等系統。適用于各種領域臺式機、工控機及服務器。

    10G光口網卡


    25G網卡的應用

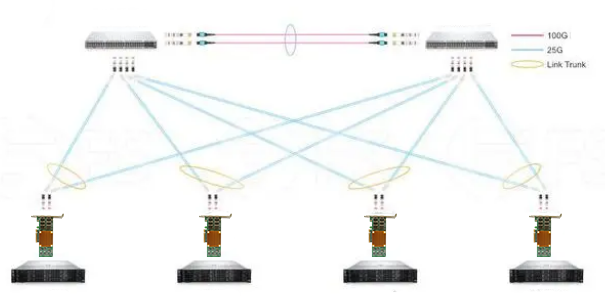

    如下圖,在該25G網卡應用方案中,兩臺25G數據中心交換機分別與四臺服務器之間連接并進行MLAG配置,與上述10G光口網卡應用相似,在25G網絡中,25G網卡可通過上述兩種方式實現服務器與交換機的通信。第一種,針對遠距離傳輸(100米以上),25G網卡與SFP28光模塊和光纖跳線搭配使用;第二種,針對短距離傳輸(5米以內),25G網卡與SFP28 DAC高速線纜搭配使用。

    25G網卡

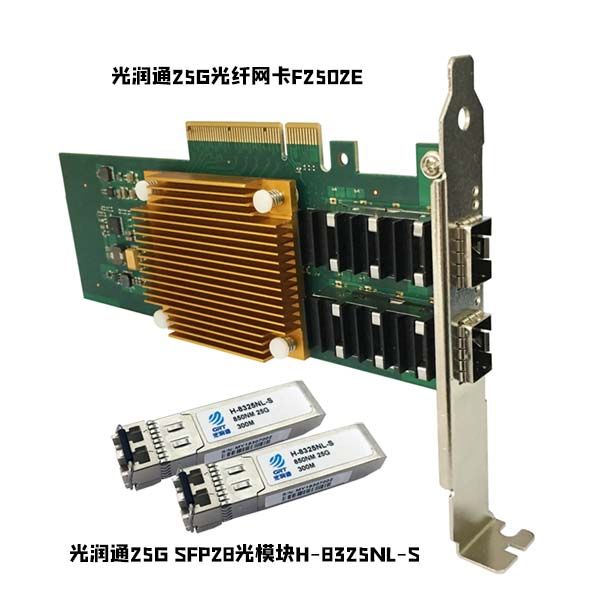

    F2502E-V4.0是光潤通科技基于Intel E810-XXVAM2芯片基礎上自主研發的一款雙口25G光纖以太網服務器適配卡,該產品具有領先的10/25GbE性能,能夠自動協商1/10/25GbE連接,兩個端口相互獨立,不受影響,每個端口具有25Gb/s的傳輸速度,理論吞吐量為50Gb/s,旨在滿足在其環境中部署多個速度的客戶需求。網卡具有標準的雙LC接口連接,搭配多模模塊,最遠傳輸距離可達300米,搭配單模模塊最遠傳輸距離可達120km。產品采用鍍金金手指,堅固耐磨,PCI Express 3.0 x8插槽,同時兼容全雙工和半雙工,滿足客戶的不同使用環境;網卡具有優異的各操作系統兼容性,可支持大多數網絡操作系統。

    25G網卡


    40G網卡應用

    如下圖,在該40G脊葉架構中,兩臺脊交換機之間進行互聯,且經MLAG配置后,分別與葉交換機相連;然后通過在服務器上使用40G網卡實現葉交換機與服務器之間的連接。當葉交換機與服務器的傳輸距離小于7米時,可直接使用40G QSFP+ DAC高速線纜連接40G網卡;當葉交換機與服務器的傳輸距離大于7米時,可使用40G QSFP+光模塊與光纖跳線連接40G網卡。

    40G網卡

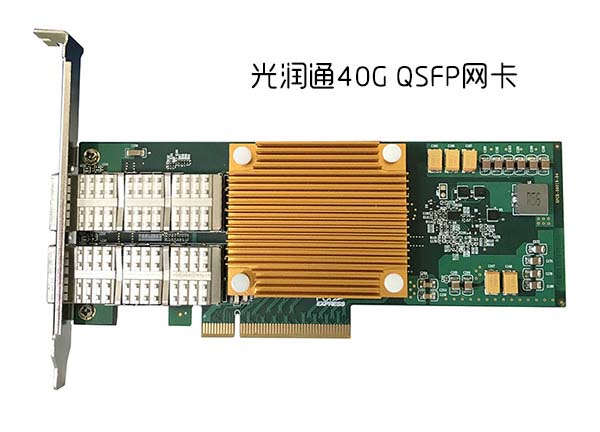

    光潤通F4002E-V3.5是一款服務器專用40G光纖網卡,采用Intel XL710-BM2內芯,提供2個40G的QSFP+接口,可支持40Gbps的傳輸帶寬,同時支持PCI-E X8 標準插槽,保證了網卡高效、穩定的工作。另外網卡還支持VLAN、QOS策略、流量控制等功能,適用于市場上主流的服務器品牌,如Dell、HP、IBM、Intel、INSPUR、Lenovo服務器等。經過測試,兼容主流網絡操作系統,如 Windows、Linux、VMware、FreeBSD、UEFI 等。該產品已通過FCC、CE、ROHS等國際權威認證以及國家行業認證。

    40G網卡


    總結

    總的來說,網卡的選擇和使用需根據用戶的網絡環境及需求而來,如根據鏈路的傳輸介質的不同可選擇雙絞線網卡和光纖網卡;根據所需端口數以及考慮到網絡的冗余性而選擇不同端口數的網卡;根據所需帶寬選擇相應速率的網卡。
